水下无桨推进器供应推进装置可调桨侧推/推进器

苏州金业船用机械厂

￥面议

微信扫一扫

微信小程序扫码询价

船舶基本参数

价格: 面议

发货: 江苏苏州市付款后24 小时内

品牌: 无

规格: 无

船型: ***

船级: ***

建造地: ***

航区: ***

船旗: ***

总长: *** 米

型宽: *** 米

型深: *** 米

吃水: *** 米

载重吨: ***

仓容: ***

主机: ***

主机马力: ***

航速: ***

主机转速: *** 转/分

建造年份: *** 年

货舱数量: *** 个

甲板结构: ***

主机数量: ***

跳板: ***

吊机/吊杆: ***

船体结构: ***

驾驶台: ***

排放等级: ***

标箱容量: ***

过期: 长期有效

更新: 2018-08-31 08:25

船舶详细描述

建造年份:产品状况:1地区:江苏苏州市

CP系列推进器结构图
　

　9 驱动轴组件
　8 反馈组件
　7 配油管
　6 螺伞齿轮
　5 桨轴组件
　4 曲柄盘
　3 转页机构
　2 变距活塞
　1 叶根密封件

SJMP可变螺距侧向推进器系列

主要参数

型号	浆叶直径 mm	功率 Kw max	频率 Hz	输入转速 RPm	零螺距扭距 Nm max	转动惯量 Kgm2	重量(大约)Kg
							侧推装置	电机和启动器
JYK11CP	1000~1200	-320	50	1480	160	1.2	1300	850
		-380	60	1780	220
JYK13CP	1200~1400	-445	50	1480	340	1.9	2500	1300
		-480	60	1780	470
JYK16CP	1400~1800	-590	50	1480	340	4.5	3700	2300
		-800	60	1780	500
JYK20CP	1800~2100	-880	50	1480	840	11.3	6250	3300
		-1200	60	1190	570
JYK24CP	2100~2600	-1580	50	980	2270	28.8	12500	4500
		-1720	60	1190	3050
JYK28CP	2600~3000	-2240	50	980	3935	65.0	20500	5000
		-2010	60	880	3300
JYK33CP	3000~3400	-3500	50	590	5600	358.0	31000	6000
		-3500	60	590	5600

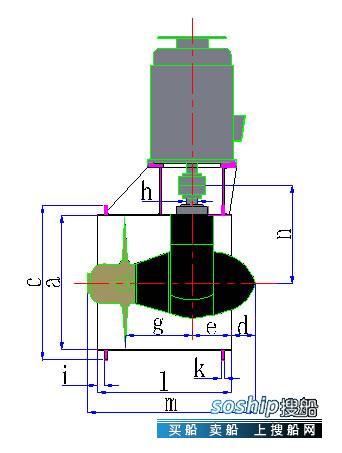

尺寸（mm)Dimensions

型号	d	e	g	h	i	t	k	l	m	n
JYK11CP	175	340	505	70	50	15	30	1045	1283	842
JYK13CP	190	345	615	80	50	15	30	1190	1470	933
JYK16CP	260	390	730	90	50	15	50	1390	1797	1145
JYK20CP	340	420	900	110	50	22	50	1680	2195	1395
JYK24CP	310	500	1080	140	50	26	50	1990	2532	1647
JYK28CP	395	620	1210	150	60	35	60	2280	2990	1930
JYK33CP	465	730	1425	175	60	35	70	2685	3530	2280

normal align=center>
注：a、c尺寸可根据船体要求设计

normal align=center>液压系统数据
　

normal >型号	normal >变距时间	normal >油泵功率（kw）		normal >容积（升）
normal >型号	normal >变距时间	normal >AC50	normal >AC60	normal >液压装置	normal >全系统
normal >JYK11CP	normal >10	normal >1.4	normal >1.7	normal >125	normal >250
normal >JYK13CP	normal >12	normal >1.4	normal >1.7	normal >125	normal >300
normal >JYK16CP	normal >16	normal >2.1	normal >2.5	normal >125	normal >450
normal >JYK20CP	normal >20	normal >2.8	normal >3.4	normal >125	normal >650
normal >JYK24CP	normal >24	normal >3.8	normal >3.4	normal >125	normal >1300
normal >JYK28CP	normal >32	normal >6.8	normal >8.2	normal >210	normal >1500
normal >JYK33CP	normal >40	normal >10.0	normal >12.0	normal >210	normal >1800
全行程操纵时间
