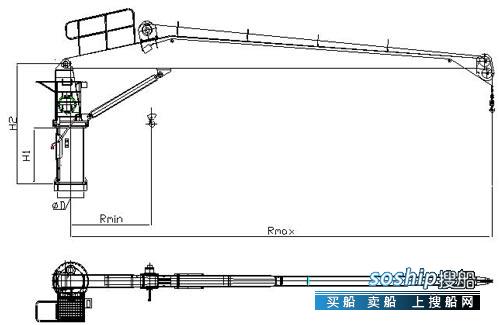

| 型号 Type | 主要技术参数 Technical Data | 主要外形尺寸 Outside Dimensions | 主要工况参数 Working Data | ||||||
| 安全工作负载 SWL (t) | 工作半径 (m) | H1 (mm) | H2 (mm) | D (mm) | 起升速度 | 变幅时间 | 输出功率 | ||
| R MIN | R MAX | Hoistingspeed(m/min) | Luffting Time(S) | Power out put(KW) | |||||
| QZ-HH-ZP-20-L/R | 2 | 2 | 7 | 800 | 2200 | 650 | 0～15 | 60 | 15 |
| QZ-HH-ZP-20-L/R | 2 | 2.3 | 12 | 800 | 2200 | 750 | 0～15 | 60 | 18.5 |
| QZ-HH-ZP-30-L/R | 3 | 2.2 | 8 | 1200 | 2500 | 850 | 0～15 | 60 | 22 |
| QZ-HH-ZP-30-L/R | 3 | 4 | 20 | 1200 | 2500 | 1100 | 0～15 | 90 | 30 |
| QZ-HH-ZP-40-L/R | 4 | 4 | 17 | 1500 | 4800 | 1400 | 0～15 | 90 | 30 |
| QZ-HH-ZP-80-L/R | 8 | 4 | 20 | 1500 | 4800 | 1800 | 10～15 | 120 | 75 |
| QZ-HH-ZP-100-L/R | 10 | 4 | 20 | 1800 | 5200 | 2100 | 12～20 | 120 | 90 |
