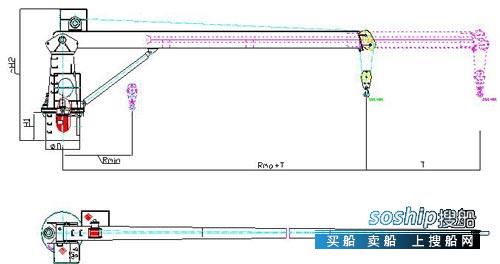

| 型号 Type | 主要技术参数 Technical Data | 主要外形尺寸 Outside Dimensions | 主要工况参数 Working Data | ||||||
| 安全工作负载 SWL (t) | 工作半径 (m) | H1 (mm) | H2 (mm) | D (mm) | 起升速度 | 变幅时间 | 输出功率 | ||
| R MIN | R MAX +T | Hoistingspeed(m/min) | Luffting Time(S) | Power out put(KW) | |||||
| QZ-HH-ZPS-30-L/R | 3-2 | 4.3 | 20=17+3 | 800 | 2500 | 8500 | 0～15 | 60 | 37 |
| QZ-HH-ZPS-35-L/R | 3.5-2 | 4.1 | 20=16+4 | 800 | 2500 | 850 | 0～15 | 60 | 37 |
| QZ-HH-ZPS-40-L/R | 4-2 | 3.9 | 19=15+4 | 800 | 3500 | 9500 | 0～15 | 60 | 37 |
| QZ-HH-ZPS-50-L/R | 5-2 | 3.6 | 18=14+4 | 1200 | 3500 | 9500 | 0～15 | 90 | 43 |
| QZ-HH-ZPS-60-L/R | 6-2 | 3.4 | 17=13+4 | 1200 | 4800 | 1100 | 0～15 | 90 | 54 |
| QZ-HH-ZPS-70-L/R | 7-2 | 3 .2 | 16=12+4 | 1500 | 4800 | 1400 | 10～15 | 120 | 62 |
| QZ-HH-ZPS-80-L/R | 8-2 | 3 | 15=11+4 | 1500 | 5200 | 1800 | 12～20 | 120 | 50 |
